デザインルールチェック(DRC)オプション
製品機能
エンタープライズハーネスDRC(デザインルールチェック)オプションは、ワイヤーハーネスに着目した問題検出機能です。
・危険箇所を優先的にチェック
挟み込みやケーブルを傷つけるエッジなどワイヤーハーネス特有の問題を検出します。
・たわみの範囲内にチェック範囲を限定
自動的に計算されるワイヤーハーネスのたわみの範囲内にチェックの範囲を限定し、チェック結果の有効性を高めることで、実機検討に近いワイヤハーネス設計を行うことができます。

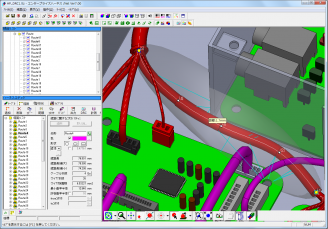

・たわみにあわせた視覚的検討
たわみの範囲が表示されるため、ワイヤーハーネスの動きを制御する部品、留め具などの配置位置を視覚的に検討できます。
使用用途

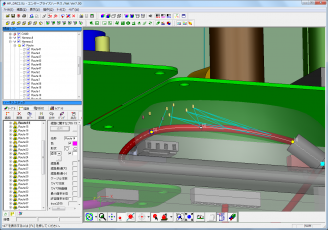

ハーネスの危険箇所の検出
・ねじ先
・組立て時の挟み込み
・板金のエッジ
動作環境
OS | Microsoft® Windows 10 日本語版 64bit Microsoft® Windows 11 日本語版 64bit |
---|---|
CPU | Intel Core i5 以上もしくはIntel Core i5 同等以上の性能を有するCPU |
メモリ | 4GB以上 |
ハードディスク | 1GB以上の空き |
ディスプレイ | 1920×1080ドット以上 |
ライセンス | ノードロックライセンス ネットワークライセンス |
