エンタープライズレイアウト
製品機能

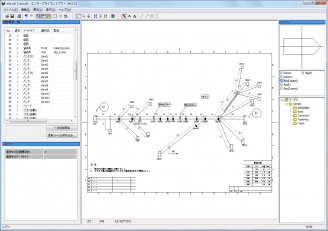

エンタープライズレイアウトは、エンタープライズハーネスで設計したワイヤーハーネスを基に、ハーネス図を作図するソフトウェアです。
・3Dワイヤーハーネス情報を元にしたハーネス図設計
エンタープライズハーネスで作成した3Dワイヤーハーネス情報を自動で2Dのハーネス図に変換します。
・図面の流用に対応
3Dワイヤーハーネスの設計変更が発生した際、変更箇所のみをハーネス図へ反映させることができます。

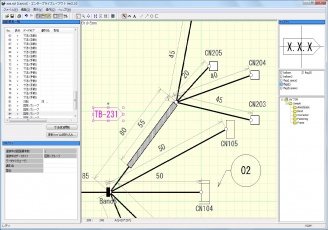

・組み付け方向や曲がり具合を反映
3Dの見た目に合わせて展開するため、ワイヤーハーネスの組み付け方向や曲がり具合を考慮したハーネス図を生成することができます。
エンタープライズレイアウト 機能説明①[2分49秒]
エンタープライズレイアウト 機能説明②[3分18秒]
使用用途
ハーネスサプライヤに提供するハーネス製造図の作成・編集
動作環境
OS | Microsoft® Windows 10 日本語版 64bit Microsoft® Windows 11 日本語版 64bit |
---|---|
CPU | Intel Core i5 以上もしくはIntel Core i5 同等以上の性能を有するCPU |
メモリ | 4GB以上 |
ハードディスク | 1GB以上の空き |
ディスプレイ | 1920×1080ドット以上 |
ライセンス | ノードロックライセンス ネットワークライセンス |
